একটি তারের EDM মেশিন কি জন্য ব্যবহৃত হয়?

একটি ওয়্যার ইডিএম মেশিন কী করে এবং কেন এটি আধুনিক উত্পাদনে গুরুত্বপূর্ণ

A তারের EDM মেশিন (ওয়্যার ইলেক্ট্রিক্যাল ডিসচার্জ মেশিনিং মেশিন) একটি পাতলা, ক্রমাগত চলমান তারের ইলেক্ট্রোড এবং ওয়ার্কপিসের মধ্যে নিয়ন্ত্রিত বৈদ্যুতিক স্পার্ক তৈরি করে, সরাসরি যান্ত্রিক যোগাযোগ ছাড়াই একটি প্রোগ্রাম করা পথ বরাবর উপাদান ক্ষয় করে বৈদ্যুতিকভাবে পরিবাহী উপাদানগুলিকে কেটে দেয়। এটি এটিকে শক্ত করা টুল স্টিল, কার্বাইড এবং অন্যান্য হার্ড-টু-মেশিন ধাতুগুলিকে সুনির্দিষ্ট ডাইস, পাঞ্চ, মোল্ড এবং জটিল প্রোফাইল অংশগুলিতে কাটার প্রক্রিয়াকে পরিণত করে যা প্রচলিত মিলিং বা বাঁক উত্পাদন করতে লড়াই করে।

কারণ কাটার তারটি কখনই ওয়ার্কপিসের বিরুদ্ধে শারীরিকভাবে চাপ দেয় না, তারের ইডিএম মেশিনিং খুব কম যান্ত্রিক চাপের পরিচয় দেয়, যার একটি কারণ তাপ চিকিত্সার পরে শক্ত হওয়া উপাদানগুলি শেষ করার জন্য এটি একটি পছন্দের প্রক্রিয়া থেকে যায়। প্রযুক্তিটি বিভিন্ন মেশিনের বিভাগকে বিস্তৃত করে — হাই-স্পিড ওয়্যার-কাট EDM, মাঝারি-স্পীড ওয়্যার-কাট EDM, এবং বড়-টেপার ওয়্যার-কাট EDM — প্রতিটি আলাদা নির্ভুলতা, গতি এবং টেপার-এঙ্গেল প্রয়োজনীয়তার জন্য উপযুক্ত। এই পার্থক্যগুলি বোঝা ফ্যাব্রিকেশন শপ, টুল মেকার এবং OEM ক্রেতাদের সঠিক নির্বাচন করতে সাহায্য করে৷ CNC তারের কাটার মেশিন তাদের উত্পাদন প্রয়োজনের জন্য কনফিগারেশন।

এই নিবন্ধটি সাধারণ মেশিনের ধরন, তাদের কাজের নীতি, সাধারণ প্রয়োগের পরিস্থিতি, তুলনামূলক কর্মক্ষমতা বৈশিষ্ট্য, রক্ষণাবেক্ষণ অনুশীলন এবং শিল্পটি কোথায় যাচ্ছে - টুলরুম ম্যানেজার এবং প্রকিউরমেন্ট দলকে মূল্যায়নের জন্য একটি ব্যবহারিক রেফারেন্স প্রদান করে। তারের EDM সরঞ্জাম বিকল্প

কী টেকঅ্যাওয়ে: ওয়্যার ইডিএম স্ফুলিঙ্গ ক্ষয়ের মাধ্যমে শক্ত, পরিবাহী উপাদানকে অপসারণ করে, বরং এটিকে নির্ভুলতা, ছাঁচ এবং শক্ত টুলিং উপাদানগুলির জন্য আদর্শ পদ্ধতিতে পরিণত করে।

তারের EDM মেশিনের সাধারণ প্রকার এবং তাদের বৈশিষ্ট্য

ওয়্যার-কাট ইডিএম মেশিনগুলি সাধারণত তারের ভ্রমণের গতি এবং কাঠামোগত নকশা দ্বারা গোষ্ঠীবদ্ধ হয় এবং প্রতিটি বিভাগ টুল-এন্ড-ডাই এবং নির্ভুল-যন্ত্রাংশ উত্পাদনের একটি স্বতন্ত্র অংশ পরিবেশন করে।

উচ্চ গতির তারের EDM মেশিন একটি রেসিপ্রোকেটিং মলিবডেনাম তার ব্যবহার করুন যা সামনে পিছনে ভ্রমণ করে এবং প্রতিস্থাপনের আগে একাধিকবার পুনরায় ব্যবহার করা হয়, সাধারণ ডাই-মেকিং কাজের জন্য প্রক্রিয়াকরণ দক্ষতা এবং অপারেটিং অর্থনীতির একটি বাস্তব ভারসাম্য প্রদান করে।

মাঝারি গতির তারের EDM মেশিন উন্নত পালস পাওয়ার সাপ্লাই, ক্লোজড-লুপ ওয়্যার টেনশন কন্ট্রোল এবং মাল্টি-কাট কৌশলের মতো পরিমার্জন যোগ করুন, যা সাধারণত বেসিক হাই-স্পিড মডেলের তুলনায় একটি সূক্ষ্ম পৃষ্ঠ ফিনিস এবং কঠোর মাত্রার সামঞ্জস্য তৈরি করে।

বড়-টেপার তারের EDM মেশিন বর্ধিত উপরের তারের-গাইড ট্রাভেল এবং বিশেষ গাইড মেকানিজম দিয়ে তৈরি করা হয়েছে যাতে তারা খাড়া কোণযুক্ত প্রোফাইল কাটতে পারে, যা স্ট্যাম্পিং ডাইস, এক্সট্রুশন ডাইস, এবং খসড়া কোণের প্রয়োজনীয় অংশগুলির জন্য প্রয়োজনীয়।

মেশিন বিভাগ দ্বারা সাধারণ নির্বাচন ফ্যাক্টর

মূল টেকঅ্যাওয়ে: উচ্চ-গতি, মাঝারি-গতি এবং বড়-টেপার ওয়্যার ইডিএম মেশিনগুলির মধ্যে নির্বাচন করা প্রাথমিকভাবে প্রয়োজনীয় পৃষ্ঠের সমাপ্তি, মাত্রিক সহনশীলতার উপর নির্ভর করে এবং অংশের জ্যামিতিতে খাড়া টেপার কোণ রয়েছে কিনা।

কাজের নীতি এবং মূল মেশিনের কাঠামো

একটি তারের EDM সিস্টেম একটি পাতলা ধাতব তারকে খাওয়ানোর মাধ্যমে কাজ করে — সাধারণত উচ্চ-গতি এবং মাঝারি-গতির মেশিনের জন্য মলিবডেনাম, বা কম-গতির সিস্টেমের জন্য পিতল — ক্রমাগত কাটিয়া অঞ্চলের মধ্য দিয়ে যায় যখন একটি স্পন্দিত সরাসরি-কারেন্ট পাওয়ার সাপ্লাই তার এবং ওয়ার্কপিসের মধ্যে বৈদ্যুতিক স্রাবের একটি দ্রুত সিরিজ তৈরি করে। প্রতিটি স্রাব ওয়ার্কপিস পৃষ্ঠ থেকে একটি মাইক্রোস্কোপিক পরিমাণ উপাদানকে বাষ্পীভূত করে এবং অস্তরক তরল (সাধারণত ডিওনাইজড জল) ক্ষয়প্রাপ্ত কণাগুলিকে দূরে সরিয়ে দেয় এবং তার এবং ওয়ার্কপিসকে ঠান্ডা করে। সিএনসি কন্ট্রোল সিস্টেম ওয়ার্কটেবলকে প্রোগ্রাম করা X-Y স্থানাঙ্কের সাথে নিয়ে যায় এবং টেপার-কাটিং ক্ষমতা সহ মেশিনে, উপরের তারের গাইডটিও কোণীয় কাট তৈরি করতে স্বাধীনভাবে স্থানান্তর করতে পারে। যেহেতু তার এবং অংশের মধ্যে কোন সরাসরি যান্ত্রিক বল নেই, পাতলা দেয়ালযুক্ত এবং সূক্ষ্ম উপাদানগুলি বিকৃতি ছাড়াই কাটা যেতে পারে।

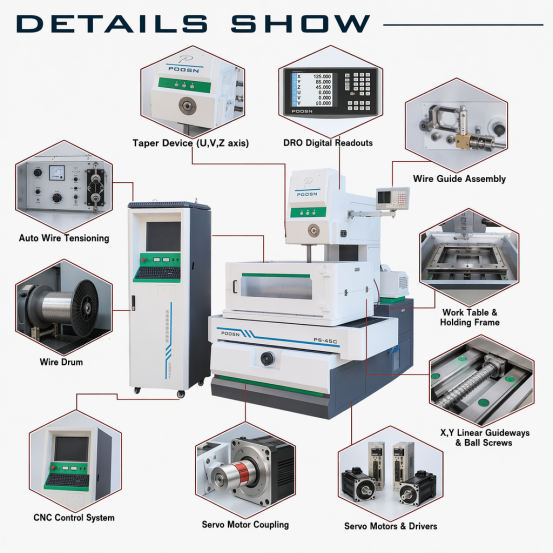

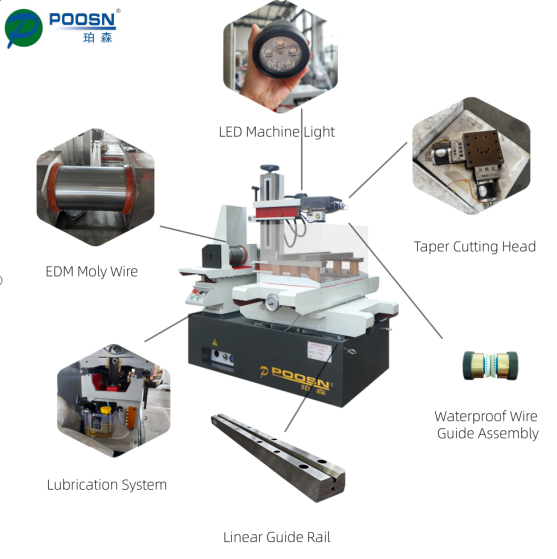

একটি সাধারণ ওয়্যার-কাট ইডিএম মেশিনের প্রধান কার্যকরী গ্রুপগুলির মধ্যে রয়েছে তারের ফিড এবং টেক-আপ সিস্টেম, উপরের এবং নীচের তারের গাইড অ্যাসেম্বলি, ওয়ার্কটেবল এবং অক্ষ ড্রাইভ সিস্টেম, অস্তরক তরল সঞ্চালন এবং পরিস্রাবণ ব্যবস্থা এবং CNC কন্ট্রোল ক্যাবিনেট। নীচের চিত্রটি ব্যাখ্যা করে যে কীভাবে এই উপাদানগুলি একটি আদর্শ মেশিন ফ্রেমে সাজানো হয়।

অনুশীলনে, তারের স্পুল উপরের গাইডের দিকে তাজা বা পুনরুদ্ধার করা তারকে ফিড করে, যা কাটার মধ্য দিয়ে নিচে যাওয়ার আগে তারটিকে সঠিকভাবে ওয়ার্কপিসের উপরে রাখে এবং নীচের গাইড এবং টেক-আপ স্পুলে ফিরে আসে। ওয়ার্কটেবিল, X এবং Y অক্ষ বরাবর সার্ভো মোটর দ্বারা চালিত, প্রোগ্রাম করা অংশ জ্যামিতি অনুযায়ী স্থির তারের পাথের সাপেক্ষে ক্ল্যাম্পড ওয়ার্কপিসকে সরিয়ে দেয়। ডাইইলেকট্রিক তরল ক্রমাগত কাটিং ফাঁক দিয়ে পাম্প করা হয় এবং ক্ষয়প্রাপ্ত ধ্বংসাবশেষ অপসারণ করতে ফিল্টার করা হয়, যা স্রাবের অবস্থাকে স্থিতিশীল রাখে এবং দীর্ঘ উত্পাদন চলাকালীন ধারাবাহিক কাট গুণমান বজায় রাখতে সহায়তা করে।

কী টেকঅ্যাওয়ে: একটি ওয়্যার ইডিএম মেশিনের কাটিং নির্ভুলতা তার ওয়্যার ফিড, গাইড, অক্ষ ড্রাইভ এবং ডাইলেকট্রিক পরিস্রাবণ সিস্টেমের সমন্বিত কর্মক্ষমতার উপর নির্ভর করে, একা কোনো একক উপাদানের উপর নয়।

অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচন বিবেচনা

ওয়্যার ইডিএম মেশিনগুলি বিস্তৃত শিল্পে ব্যবহৃত হয় যেখানেই শক্ত হয়, পরিবাহী উপকরণগুলিকে যান্ত্রিক চাপ প্ররোচিত না করে সুনির্দিষ্ট আকারে কাটতে হবে। সবচেয়ে সাধারণ অ্যাপ্লিকেশনটি হল টুল এবং ডাই মেকিং, যেখানে তারের EDM প্রাক-কঠিন ইস্পাত এবং কার্বাইড ফাঁকা থেকে খোঁচা, ডাই এবং ছাঁচের গহ্বর কেটে দেয়। মহাকাশ এবং মেডিকেল ডিভাইস নির্মাতারাও ছোট, জ্যামিতিকভাবে জটিল উপাদান তৈরি করার জন্য তারের EDM-এর উপর নির্ভর করে যেখানে শক্ত সহনশীলতা এবং বুর-মুক্ত প্রান্ত প্রয়োজন। স্বয়ংচালিত সরবরাহকারীরা উচ্চ-ভলিউম প্রক্রিয়াগুলিতে প্রতিশ্রুতিবদ্ধ হওয়ার আগে ডাই উত্পাদন স্ট্যাম্পিং এবং প্রোটোটাইপিং উপাদানগুলির জন্য তারের EDM ব্যবহার করে।

মূল্যায়ন করার সময় a বিক্রয়ের জন্য তারের কাটা EDM মেশিন , ক্রেতাদের অংশ জ্যামিতি ওজন করা উচিত (বিশেষ করে খাড়া টেপার কোণ প্রয়োজন কিনা), কাঠের কাঠিন্য এবং বেধ যা কাটা হচ্ছে, প্রয়োজনীয় পৃষ্ঠের ফিনিস, এবং দোকানটি কতটা অনুপস্থিত বা স্বয়ংক্রিয় অপারেশন চালানোর প্রত্যাশা করে। বেশিরভাগ ফ্ল্যাট, স্ট্রেইট-ওয়াল ডাই কম্পোনেন্ট তৈরি করে এমন টুলরুমগুলি প্রায়শই একটি উচ্চ-গতির তারের EDM মেশিন দ্বারা ভালভাবে পরিবেশন করা যেতে পারে, যখন দোকানগুলি নিয়মিতভাবে ড্রাফ্ট অ্যাঙ্গেলের সাথে স্ট্যাম্পিং ডাই কাটার জন্য একটি ডেডিকেটেড বড়-টেপার মেশিন থেকে উপকৃত হয়।

মূল টেকঅ্যাওয়ে: অংশের জ্যামিতির সাথে মেশিনের ধরন মেলানো — বিশেষ করে টেপার অ্যাঙ্গেল প্রয়োজনীয়তা এবং পৃষ্ঠের ফিনিস লক্ষ্যগুলি — তারের EDM সরঞ্জাম নির্বাচনের জন্য সবচেয়ে ব্যবহারিক সূচনা পয়েন্ট।

মেশিনের ধরন জুড়ে আপেক্ষিক কাটিং গতির তুলনা করা

প্রসেসিং স্পিড হল টুলরুম ম্যানেজাররা ওয়্যার ইডিএম সরঞ্জামের তুলনা করার সময় প্রথম কারণগুলির মধ্যে একটি, কারণ এটি সরাসরি প্রভাবিত করে যে উত্পাদন উইন্ডো চলাকালীন একটি মেশিন কতগুলি অংশ চালু করতে পারে। উপাদান, বেধ, তারের ব্যাস এবং পালস সেটিংস দ্বারা উল্লেখযোগ্যভাবে পরিবর্তিত সুনির্দিষ্ট পরিসংখ্যান উদ্ধৃত করার পরিবর্তে, তাদের সাধারণ নকশা অভিপ্রায়ের উপর ভিত্তি করে প্রতিটি মেশিন বিভাগের আপেক্ষিক গতির অবস্থানের দিকে নজর দেওয়া আরও কার্যকর। উচ্চ-গতির তারের EDM মেশিনগুলি প্রাথমিকভাবে সাধারণ ডাই-কাটিং কাজের থ্রুপুটের জন্য ইঞ্জিনিয়ার করা হয়। মাঝারি-গতির মেশিনগুলি সূক্ষ্ম নিয়ন্ত্রণ এবং মাল্টি-কাট ফিনিশিং পাসের জন্য কিছু কাঁচা গতিতে ব্যবসা করে। বড়-টেপার মেশিনগুলি সর্বাধিক রৈখিক গতির চেয়ে কোণ-কাটিং ক্ষমতার জন্য বেশি অপ্টিমাইজ করা হয়। নীচের চার্টটি এই আপেক্ষিক অবস্থানকে পরিমাপিত উত্পাদন ডেটা হিসাবে না করে একটি সহজ চিত্রিত সূচক হিসাবে উপস্থাপন করে।

এই অনুভূমিক তুলনাটি ইচ্ছাকৃতভাবে সঠিক উৎপাদন সংখ্যার একটি সেটের পরিবর্তে একটি আপেক্ষিক সূচক হিসাবে দেখানো হয়েছে, যেহেতু যেকোনো তারের EDM মেশিনে প্রকৃত কাটার গতি ওয়ার্কপিসের বেধ, উপাদানের কঠোরতা, তারের ব্যাস, ফ্লাশিং অবস্থা এবং অপারেটর দ্বারা নির্বাচিত নির্দিষ্ট পালস প্যারামিটারের উপর ব্যাপকভাবে নির্ভর করে। চার্টটি যা চিত্রিত করে তা হল প্রতিটি মেশিন বিভাগের পিছনে সাধারণ নকশা জোর দেওয়া: উচ্চ-গতির তারের EDM মেশিনগুলি সাধারণত দোকানগুলি দ্বারা নির্দিষ্ট করা হয় যেখানে সাধারণ ডাই কাজের উপর থ্রুপুট কাটা অগ্রাধিকার। মাঝারি-গতির মেশিনগুলি বিশুদ্ধ গতির ভিত্তিতে সামান্য কম অবস্থানে থাকে কারণ তাদের ডিজাইনের উদ্দেশ্যের অংশটি বহু-কাট কৌশলগুলির জন্য নিবেদিত যা কাঁচা কাটার হারকে সর্বাধিক করার পরিবর্তে পৃষ্ঠের ফিনিস এবং মাত্রিক নির্ভুলতা উন্নত করে।

বড়-টেপার মেশিনগুলি এই আপেক্ষিক সূচকে সবচেয়ে কম বসে কারণ সেগুলি নিম্নমানের মেশিন নয়, বরং কারণ তাদের যান্ত্রিক নকশা — বিশেষ করে খাড়া টেপার অ্যাঙ্গেলগুলি অর্জনের জন্য প্রসারিত উপরের গাইড ভ্রমণ — সর্বাধিক সোজা-প্রাচীর কাটার গতির পরিবর্তে কোণ-কাটিং ক্ষমতার জন্য অপ্টিমাইজ করা হয়েছে। যে দোকানে প্রাথমিকভাবে ফ্ল্যাট পাঞ্চ এবং সাধারণ ডাই ইনসার্টের প্রয়োজন হয় সেগুলি সাধারণত উচ্চ-গতি বা মাঝারি-গতির কনফিগারেশনকে অগ্রাধিকার দেবে, যখন একটি দোকান যেটি নিয়মিতভাবে ড্রাফ্ট অ্যাঙ্গেল সহ স্ট্যাম্পিং ডাই তৈরি করে তা প্রান্তিক গতি লাভের তুলনায় টেপার ক্ষমতাকে মূল্য দেবে। একটি দোকান তৈরি করে প্রকৃত অংশের অঙ্কনের পাশাপাশি এই চার্টটি পড়া শুধুমাত্র গতির চেয়ে মেশিন নির্বাচনের জন্য অনেক বেশি অর্থপূর্ণ ভিত্তি দেয়।

মূল টেকঅ্যাওয়ে: কাটিং স্পিডকে সারফেস ফিনিশ এবং টেপারের প্রয়োজনীয়তার সাথে একসাথে ওজন করা উচিত, যেহেতু কাগজে দ্রুততম মেশিনটি সর্বদা কোণীয় জ্যামিতি সহ অংশগুলির জন্য সবচেয়ে উপযুক্ত নয়।

শিল্প প্রবণতা: স্বয়ংক্রিয় তারের থ্রেডিং এবং অনুপস্থিত অপারেশনের ক্রমবর্ধমান গ্রহণ

সাম্প্রতিক বছরগুলিতে ওয়্যার ইডিএম শিল্প জুড়ে আলোচিত একটি পরিষ্কার প্রবণতা হল স্বয়ংক্রিয় তারের থ্রেডিং সিস্টেমের দিকে স্থানান্তর যা একটি বিরতির পরে স্বয়ংক্রিয়ভাবে তারটিকে পুনরায় থ্রেড করতে পারে, অপারেটরকে ম্যানুয়ালি কাটা পুনরায় চালু করার প্রয়োজন ছাড়াই। এই বৈশিষ্ট্যটি গুরুত্বপূর্ণ কারণ অপরিকল্পিত তারের ব্রেকগুলি মেশিনগুলিকে নিষ্ক্রিয় বসতে বাধ্য করত যতক্ষণ না কেউ হস্তক্ষেপ করে, যা রাতারাতি বা সপ্তাহান্তে উত্পাদন কতটা অযৌক্তিকভাবে একটি দোকান চালাতে পারে তা সীমিত করে। যেহেতু স্বয়ংক্রিয় থ্রেডিং আরও নির্ভরযোগ্য হয়ে উঠেছে, আরও টুলরুমগুলি বিশেষ করে মাল্টি-ক্যাভিটি মোল্ড ওয়ার্ক এবং দীর্ঘ উত্পাদন প্রোগ্রামগুলির জন্য অনুপস্থিত রানের সময় প্রসারিত করতে সক্ষম হয়েছে। নীচের লাইন চার্ট এই সাধারণ ট্র্যাজেক্টোরিটিকে একটি সুনির্দিষ্ট বাজার পরিসংখ্যানের পরিবর্তে একটি গুণগত প্রবণতা হিসাবে চিত্রিত করে।

এই চার্টের ঊর্ধ্বগামী রেখাটি বাণিজ্য প্রকাশনা এবং প্রস্তুতকারকের সাহিত্য জুড়ে ব্যাপকভাবে রিপোর্ট করা একটি সাধারণ প্যাটার্নকে প্রতিফলিত করে: স্বয়ংক্রিয় তারের থ্রেডিং একটি প্রিমিয়াম বৈশিষ্ট্য থেকে সরানো হয়েছে যা প্রধানত উচ্চ-প্রান্তের মেশিনে পাওয়া যায় এমন কিছুতে যা ক্রমবর্ধমানভাবে প্রত্যাশিত এমনকি মধ্য-পরিসরের তারের EDM সরঞ্জামগুলিতেও। এই অগ্রগতি তারের বিরতি সনাক্তকরণ সেন্সর, সার্ভো কন্ট্রোল প্রতিক্রিয়াশীলতা এবং ডাইলেকট্রিক তরল পরিস্রাবণ সামঞ্জস্যের বিস্তৃত উন্নতির পাশাপাশি ট্র্যাক করে, যার সবগুলিই প্রথম স্থানে তারের বিরতির ফ্রিকোয়েন্সি হ্রাস করে। যেহেতু কম বিরতি ঘটে এবং যেগুলি ঘটে তা স্বয়ংক্রিয়ভাবে সমাধান হয়ে যায়, মেশিনগুলিকে অযৌক্তিক শিফটের মাধ্যমে চলতে থাকতে পারে এবং ঘন্টার পর ঘন্টা অলস বসে থাকার ঝুঁকি কম থাকে।

টুলরুম এবং কাজের দোকানগুলির জন্য, এই প্রবণতাটির সুবিধার বাইরে ব্যবহারিক প্রভাব রয়েছে। বর্ধিত অনুপস্থিত রান টাইম পরিবর্তন করে কিভাবে উৎপাদন সময়সূচী পরিকল্পিত হয়, জটিল, সময়সাপেক্ষ কাটগুলিকে একটি শিফটের শেষে শুরু করা যায় এবং রাতারাতি সম্পূর্ণ করার জন্য রেখে দেওয়া হয়। এটি মেশিন সেটআপ, প্রোগ্রামিং এবং গুণমান যাচাইয়ের পরিবর্তে অপারেটরের দায়িত্বগুলিকে কাটের সময় অবিচ্ছিন্ন পর্যবেক্ষণের দিকে সরিয়ে দেয়। দোকান একটি নতুন মূল্যায়ন তারের EDM মেশিন ক্রমবর্ধমানভাবে স্বয়ংক্রিয় থ্রেডিং নির্ভরযোগ্যতাকে একটি ঐচ্ছিক অ্যাড-অনের পরিবর্তে একটি ব্যবহারিক, দৈনন্দিন বৈশিষ্ট্য হিসাবে বিবেচনা করুন, বিশেষ করে প্রতি শিফটে সীমিত স্টাফিং সহ একাধিক মেশিন চালানোর সুবিধার জন্য।

মূল টেকঅ্যাওয়ে: নির্ভরযোগ্য স্বয়ংক্রিয় তারের থ্রেডিং দোকানগুলির জন্য একটি ব্যবহারিক বেসলাইন প্রত্যাশা হয়ে উঠেছে যা অযৌক্তিক মেশিন চালানোর সময় বাড়াতে এবং সামগ্রিক উত্পাদন সময়সূচী নমনীয়তা উন্নত করতে চায়।

একটি রাডার ভিউ সঙ্গে মেশিন বৈশিষ্ট্য তুলনা

যেহেতু ওয়্যার ইডিএম মেশিন নির্বাচন সাধারণত একটি একক মেট্রিকের জন্য অপ্টিমাইজ করার পরিবর্তে একাধিক বৈশিষ্ট্যের ভারসাম্যের সাথে জড়িত, তাই একটি রাডার-শৈলী তুলনা একটি একক র‌্যাঙ্ক করা তালিকার চেয়ে আরও স্পষ্টভাবে ট্রেড-অফগুলিকে কল্পনা করতে সাহায্য করতে পারে। নীচের চার্টটি উচ্চ-গতি, মাঝারি-গতি, এবং বড়-টেপার ওয়্যার ইডিএম মেশিনের তুলনা করে পাঁচটি সাধারণভাবে ওজন করা বৈশিষ্ট্য জুড়ে: মাত্রিক নির্ভুলতা, পৃষ্ঠের ফিনিস গুণমান, কাটার গতি, টেপার-কাটিং ক্ষমতা এবং সাধারণ অটোমেশন স্তর। প্রতিটি বৈশিষ্ট্য একটি সাধারণ আপেক্ষিক 1-থেকে-5 স্কেলে স্কোর করা হয় যে কোনও একক মেশিন মডেল থেকে নির্দিষ্ট পরীক্ষিত মানগুলির পরিবর্তে সাধারণ নকশা বৈশিষ্ট্যগুলি প্রতিফলিত করে। এই দৃষ্টিভঙ্গি নির্দেশমূলক সিদ্ধান্ত গ্রহণকে সমর্থন করার জন্য বোঝানো হয়েছে, একটি বিস্তারিত প্রযুক্তিগত স্পেসিফিকেশন পর্যালোচনা প্রতিস্থাপনের জন্য নয়।

এই রাডার তুলনার ওভারল্যাপিং আকারগুলি দেখায় কেন কোনও একক তারের EDM বিভাগকে অন্যদের চেয়ে সর্বজনীনভাবে ভাল লেবেল করা যায় না; প্রতিটি আকৃতি অক্ষ বরাবর প্রসারিত হয় যা এর মূল নকশা উদ্দেশ্য প্রতিফলিত করে। মাঝারি-গতির প্রোফাইলটি নির্ভুলতা এবং সারফেস ফিনিশের দিকে সবচেয়ে দূরে প্রসারিত করে, এটির ভূমিকার সাথে সামঞ্জস্যপূর্ণ যেটি সাধারণত নির্ভুলতা ডাই এবং মোল্ডের ফিনিশিং পাসের জন্য বেছে নেওয়া হয়। বড়-টেপার প্রোফাইলটি টেপার-ক্ষমতা অক্ষের দিকে সবচেয়ে দূরে টানে, কোণ কাটার জন্য এই মেশিনগুলিতে নির্মিত বিশেষ যান্ত্রিক ভ্রমণ পরিসর প্রতিফলিত করে। উচ্চ-গতির প্রোফাইলটি আরও কেন্দ্রীয়ভাবে বসে, যা কোনও একক বৈশিষ্ট্যের জন্য একটি বিশেষজ্ঞ মেশিনের পরিবর্তে একটি সাধারণ-উদ্দেশ্য ওয়ার্কহরস হিসাবে এর ভূমিকা প্রতিফলিত করে।

এই ধরনের একটি রাডার চার্ট পড়া সবচেয়ে দরকারী যখন একটি দোকান মেশিন তুলনা করার আগে এই পাঁচটি বৈশিষ্ট্যের জন্য নিজস্ব অগ্রাধিকার ক্রম তালিকাভুক্ত করে। একটি টুলরুম উচ্চ ভলিউমে সাধারণ ফ্ল্যাট-ওয়াল ডাই ইনসার্ট তৈরি করে তা ওজন কাটানোর গতি এবং অটোমেশন স্তরকে সবচেয়ে বেশি ভারী করে তুলতে পারে, যা একটি উচ্চ-গতির কনফিগারেশনকে একটি যুক্তিসঙ্গত সূচনা পয়েন্ট করে তোলে। আঁটসাঁট পৃষ্ঠের ফিনিস সহনশীলতা সহ গহ্বর উত্পাদনকারী একটি নির্ভুল ছাঁচের দোকান সম্ভবত ওজন নির্ভুলতা এবং পৃষ্ঠের সমাপ্তি আরও ভারী করে, একটি মাঝারি-গতির কনফিগারেশনের দিকে নির্দেশ করে। একটি স্ট্যাম্পিং ডাই প্রস্তুতকারক খাড়া খসড়া কোণগুলির সাথে কাজ করে স্বাভাবিকভাবেই অন্যান্য বৈশিষ্ট্যগুলির উপরে টেপার ক্ষমতাকে অগ্রাধিকার দেবে। এগুলোর কোনোটিই পরম নিয়ম নয়, কিন্তু রাডার ভিউ একটি কাঠামোগত উপায়ে ট্রেড-অফ কথোপকথন ফ্রেম করতে সাহায্য করে।

মূল টেকঅ্যাওয়ে: প্রতিটি অ্যাট্রিবিউটে কোনো ওয়্যার ইডিএম মেশিনের ক্যাটাগরি প্রাধান্য পায় না, তাই ক্রেতারা রাডার তুলনা থেকে সবচেয়ে বেশি মূল্য পায় যখন তারা প্রথম র‍্যাঙ্ক করে যা তাদের নিজস্ব অংশের জন্য সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্য।

শিল্প জুড়ে সাধারণ অ্যাপ্লিকেশন বিতরণ

ওয়্যার ইডিএম মেশিনগুলি উত্পাদন শিল্পের একটি মোটামুটি বিস্তৃত ক্রস-সেকশন পরিবেশন করে, যদিও টুল এবং ডাই ওয়ার্ক বিস্তৃত ব্যবধানে সর্বাধিক প্রতিষ্ঠিত ব্যবহারের ক্ষেত্রে রয়ে গেছে। নীচের ডোনাট চার্টটি একটি নির্দিষ্ট পরিমাপ করা সমীক্ষার পরিবর্তে সাধারণ শিল্প ব্যবহারের নিদর্শনগুলির উপর ভিত্তি করে সাধারণ তারের EDM অ্যাপ্লিকেশন অঞ্চলগুলির একটি দৃষ্টান্তমূলক বিতরণ উপস্থাপন করে। এটি পাঠকদের নির্দেশমূলক প্রসঙ্গ দেওয়ার উদ্দেশ্যে যেখানে ওয়্যার ইডিএম প্রযুক্তি সবচেয়ে বেশি ব্যবহৃত হয়, তাই প্রকিউরমেন্ট টিম এবং টুলরুম ম্যানেজাররা একটি সাধারণ শিল্পের চিত্রের বিপরীতে তাদের নিজস্ব ব্যবহারের প্যাটার্ন বেঞ্চমার্ক করতে পারে।

স্ট্যাম্পিং ডাই, এক্সট্রুশন ডাই এবং ইনজেকশন ছাঁচের গহ্বর সহ টুল এবং ডাই কাজ এই দৃষ্টান্তমূলক ভাঙ্গনের সবচেয়ে বড় অংশ দখল করে, যা ওয়্যার EDM এর উত্সের সাথে মিলিত হয় একটি মেশিনিং প্রক্রিয়া হিসাবে যা বিশেষভাবে শক্ত করা টুলিং স্টিলকে সঠিকভাবে এবং বারবার কাটার জন্য তৈরি করা হয়েছে। মহাকাশ অ্যাপ্লিকেশনগুলি একটি অর্থপূর্ণ সেকেন্ডারি সেগমেন্টের প্রতিনিধিত্ব করে, মূলত কারণ তারের EDM-এর ক্ষমতা তাপীয় বিকৃতি প্ররোচিত না করে উচ্চ-শক্তির সংকর ধাতুগুলিতে জটিল প্রোফাইলগুলি কাটার ক্ষমতা টারবাইন এবং স্ট্রাকচারাল উপাদানগুলিতে সাধারণ টাইট সহনশীলতার প্রয়োজনীয়তা অনুসারে। মেডিকেল ডিভাইস ম্যানুফ্যাকচারিং একটি উল্লেখযোগ্য বিশেষ অ্যাপ্লিকেশনে পরিণত হয়েছে, বিশেষ করে ছোট, জটিল অংশগুলির জন্য যেমন অস্ত্রোপচারের যন্ত্রের উপাদান যেখানে বুর-মুক্ত প্রান্ত এবং মাত্রিক নির্ভুলতা গুরুত্বপূর্ণ।

অবশিষ্ট শেয়ার, স্বয়ংচালিত এবং অন্যান্য অ্যাপ্লিকেশন হিসাবে গোষ্ঠীভুক্ত, বডি প্যানেল এবং বন্ধনীগুলির জন্য স্ট্যাম্পিং ডাই উত্পাদনের পাশাপাশি বিভিন্ন শিল্পে সাধারণ প্রোটোটাইপিং কাজ অন্তর্ভুক্ত করে। এই বৃহত্তর বিভাগটি আরও বিশেষায়িত টুল-এন্ড-ডাই এবং মহাকাশ বিভাগের তুলনায় সামগ্রিক উত্পাদন কার্যকলাপের স্তরের সাথে বেশি ওঠানামা করে, যেহেতু প্রোটোটাইপিং চাহিদা প্রায়শই নতুন পণ্য বিকাশ চক্রকে ট্র্যাক করে। যে দোকানগুলি প্রাথমিকভাবে স্বয়ংচালিত বা সাধারণ প্রোটোটাইপিং গ্রাহকদের পরিবেশন করে সেগুলি এখানে দেখানো চিত্রিত বন্টনের তুলনায় তাদের নিজস্ব অ্যাপ্লিকেশন মিক্স এই অংশের দিকে বেশি ঝুঁকে পড়তে পারে, যা বিভিন্ন অঞ্চল এবং শিল্প ক্লাস্টার জুড়ে গ্রাহক বেস কতটা বৈচিত্র্যময় হতে পারে তা স্বাভাবিক।

মূল টেকঅ্যাওয়ে: টুল এবং ডাই ম্যানুফ্যাকচারিং ওয়্যার ইডিএম প্রযুক্তির জন্য মূল প্রয়োগের ক্ষেত্র হিসাবে রয়ে গেছে, এরোস্পেস এবং মেডিকেল ডিভাইসের কাজ অর্থপূর্ণ বিশেষ বিভাগ তৈরি করে।

নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা জন্য রক্ষণাবেক্ষণ নির্দেশিকা

সামঞ্জস্যপূর্ণ রক্ষণাবেক্ষণ হল যা একটি তারের EDM মেশিনকে বছরের পর বছর ধরে সঠিকভাবে কাটতে রাখে, এবং নীচের বেশিরভাগ অনুশীলনগুলি যে কোনও একক ব্র্যান্ডের জন্য অনন্য বিশেষ কৌশলগুলির পরিবর্তে প্রস্তুতকারকের পরিষেবা ডকুমেন্টেশন এবং টুলরুমের সর্বোত্তম অনুশীলন জুড়ে পাওয়া স্ট্যান্ডার্ড সুপারিশ।

1. নিয়মিতভাবে তারের গাইডগুলি পরিদর্শন করুন এবং প্রতিস্থাপন করুন, যেহেতু জীর্ণ গাইডগুলি সরাসরি কাটার নির্ভুলতাকে প্রভাবিত করে এবং সময়ের সাথে সাথে অসামঞ্জস্যপূর্ণ কার্ফ প্রস্থ প্রবর্তন করতে পারে।
2. অস্তরক তরল প্রতিরোধ ক্ষমতা এবং পরিস্রাবণ কার্যকারিতা নিরীক্ষণ করুন, কারণ দূষিত বা অনুপযুক্তভাবে শর্তযুক্ত তরল কাটার স্থিতিশীলতা হ্রাস করে এবং উপাদান পরিধানকে ত্বরান্বিত করতে পারে।
3. পর্যায়ক্রমে তারের টান ক্রমাঙ্কন পরীক্ষা করুন, যেহেতু অসঙ্গত উত্তেজনা দীর্ঘ অযৌক্তিক রানের সময় অপরিকল্পিত তারের বিরতির একটি সাধারণ অবদানকারী।
4. পাওয়ার ফিডের পরিচিতিগুলি পরিষ্কার এবং পরিদর্শন করুন, যা ক্রমাগত বৈদ্যুতিক স্রাব থেকে পরিধান করে এবং অপরিবর্তিত রেখে দিলে স্পার্কের সামঞ্জস্যকে প্রভাবিত করতে পারে।
5. যথাযথ পরিমাপ সরঞ্জাম ব্যবহার করে একটি নির্ধারিত ভিত্তিতে অক্ষ অবস্থান নির্ভুলতা যাচাই করুন, বিশেষ করে কোনো উল্লেখযোগ্য রক্ষণাবেক্ষণ কাজ বা উপাদান প্রতিস্থাপনের পরে।
6. মেশিনের পরিবেশকে তাপমাত্রায় যুক্তিসঙ্গতভাবে স্থিতিশীল রাখুন, যেহেতু তাপীয় ওঠানামা নির্ভুল কাটিয়া কাজের উপর মাত্রিক পুনরাবৃত্তিযোগ্যতাকে প্রভাবিত করতে পারে।

এই চেকগুলিকে একটি রুটিন রক্ষণাবেক্ষণের সময়সূচীতে তৈরি করা, শুধুমাত্র প্রতিক্রিয়াশীলভাবে সমস্যাগুলির সমাধান না করে, অপরিকল্পিত ডাউনটাইম কমাতে সাহায্য করে এবং উত্পাদন চলাকালীন ধারাবাহিক অংশের গুণমানকে সমর্থন করে। যে টুলরুমগুলি রক্ষণাবেক্ষণের ব্যবধানগুলি নথিভুক্ত করে এবং তারের নির্দেশিকা বা যোগাযোগের প্রতিস্থাপনের ইতিহাস ট্র্যাক করে সেগুলিও শেষ অংশ সহনশীলতাগুলিকে প্রভাবিত করার আগে বিকাশকারী সমস্যাগুলি আগে ধরতে থাকে।

থেকে সরঞ্জাম নির্বাচন ক তারের EDM প্রস্তুতকারক যৌক্তিক পণ্যের নকশা এবং ধারাবাহিক মানের পরীক্ষার অনুশীলন দীর্ঘমেয়াদী নির্ভরযোগ্যতার ক্ষেত্রে একটি অর্থবহ ভূমিকা পালন করে। Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, বৈদ্যুতিক ডিসচার্জ মেশিনিং এবং বিশেষ প্রক্রিয়াকরণ সরঞ্জামগুলির গবেষণা, বিকাশ এবং উৎপাদনে বছরের অভিজ্ঞতার সাথে একটি বিশেষ প্রস্তুতকারক, কারখানা থেকে বের হওয়ার আগে প্রতিটি মেশিন টুলের অবস্থান নির্ভুলতা পরীক্ষা প্রয়োগ করে, যা একটি বাস্তব উপায় যা নির্মাতারা গ্রাহকদের জন্য সামঞ্জস্যপূর্ণ আউটপুট সরঞ্জামের গুণমানকে সমর্থন করার জন্য কাজ করে। কোম্পানির পণ্যের পরিসর PS-C এবং DK77-BC সিরিজের মাঝারি-স্পীড ওয়্যার-কাটিং ইডিএম মেশিন, DK77-A এবং DK77-B সিরিজের হাই-স্পিড ওয়্যার-কাটিং ইডিএম মেশিন, এবং DK77-D সিরিজের বড়-টেপার ওয়্যার-কাটিং ইডিএম জুড়ে বিস্তৃত রয়েছে দক্ষিণ এশিয়ার দেশীয় বাজারে রপ্তানিকৃত মডেলের মেশিন এবং রপ্তানি করা দেশীয় বাজারে। এশিয়া, ইউরোপ এবং আমেরিকা।

মূল টেকঅ্যাওয়ে: তারের গাইডের নির্ধারিত রক্ষণাবেক্ষণ, ডাইলেকট্রিক পরিস্রাবণ, এবং তারের টান ক্রমাঙ্কন দীর্ঘমেয়াদে সঠিক, পুনরাবৃত্তিযোগ্য তারের EDM কার্যকারিতা বজায় রাখার জন্য কেন্দ্রীয়।

ওয়্যার EDM মেশিন সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
